Bağlantı kılavuzu

L-SENSE Konum Algılayıcı

Kılavuz: Türkçe ve İngilizce tek sayfa

01Genel Özellikler

L-SENSE, kabin konumunu kuyu içine yerleştirilen mıknatıslar üzerinden algılayan manyetik konum algılayıcıdır. Kumanda kartına beş uçlu soketli kablo ile bağlanır.

Algılama

Kuyudaki mıknatısları manyetik olarak algılar; temassız çalışır, aşınan parçası yoktur.

Bağlantı

Gövdenin alt ucundaki soketten beş uçlu kablo ile kumanda kartına bağlanır.

02Montaj ve Mesafe

Algılayıcı, sabitleme kaidesi üzerinden kuyu rayına veya kabin üstü konsoluna sabitlenir. Elektriksel bağlantı, gövdenin alt ucundaki sokete takılır.

Gövde üzerindeki LEVEL işareti ve yön oku, algılayıcının montaj yönünü gösterir.

Mıknatıs mesafesi

Ölçü	Değer
En az	10 mm
En çok	20 mm

Mesafe aralığını koruyun

Mesafe 10 mm'nin altına inerse mıknatıs algılayıcıya sürtebilir, 20 mm'yi aşarsa algılama kararsız hâle gelir. Kuyu boyunca bu aralığın korunduğundan emin olun.

03Kablo Bağlantısı

Kablo rengi	Sinyal	Kumanda kartı ucu
Kırmızı	+24 V	`ML0`
Siyah	GND	`1000`
Yeşil	OUT	`OUT`
Sarı	ML2	`ML2`
Mavi	ML1	`ML1`

UÇ ADLARIKartınızla karşılaştırın

Bağlantı sırası kılavuzdaki şemadan alınmıştır. Farklı bir kumanda kartına bağlıyorsanız uç isimlerini kartın kendi dokümanıyla karşılaştırın.

04Bağlantı Şeması

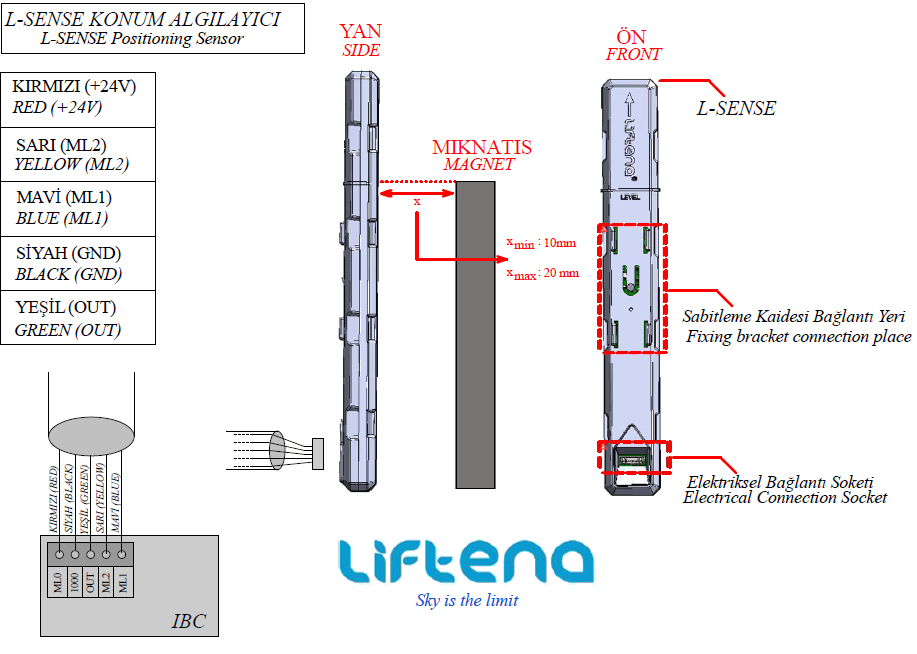

Kılavuzun orijinal şeması — Türkçe ve İngilizce etiketler aynı sayfada.

L-SENSE algılayıcının yan ve ön görünümü, mıknatıs mesafesi ve kumanda kartına kablo bağlantısını gösteren şema — L-SENSE konum algılayıcı — bağlantı ve montaj şeması
