Kullanım kılavuzu

LF-10T Kapı Kontrol Kartı

Doküman no: LF-LF10T-UM-TRSürüm: v1.0Tarih: Temmuz 2026

01Genel Özellikler

LF-10T kartı, yüksek konforlu kapı kumanda yeteneği ile 24 V DC motorlu asansör kapıları için tasarlanmıştır. LF-10 ile aynı parametre setini kullanır; terminal adlandırması ve besleme terminalindeki PE ucu ile ondan ayrılır.

Sürüş ve konfor

Konforlu sürüş · Açık ve kapalı pozisyonları otomatik tanıma · Nudging modu · Sıkışma durumunda sesli ikaz

Montaj ve kullanım

Hazır tesisat mantığına uygun kolay montaj · Yangın yönetmeliğine uygun çalışma · Esnek parametre seçenekleri · Çalışma durumunun ekrandan anlaşılır sunumu

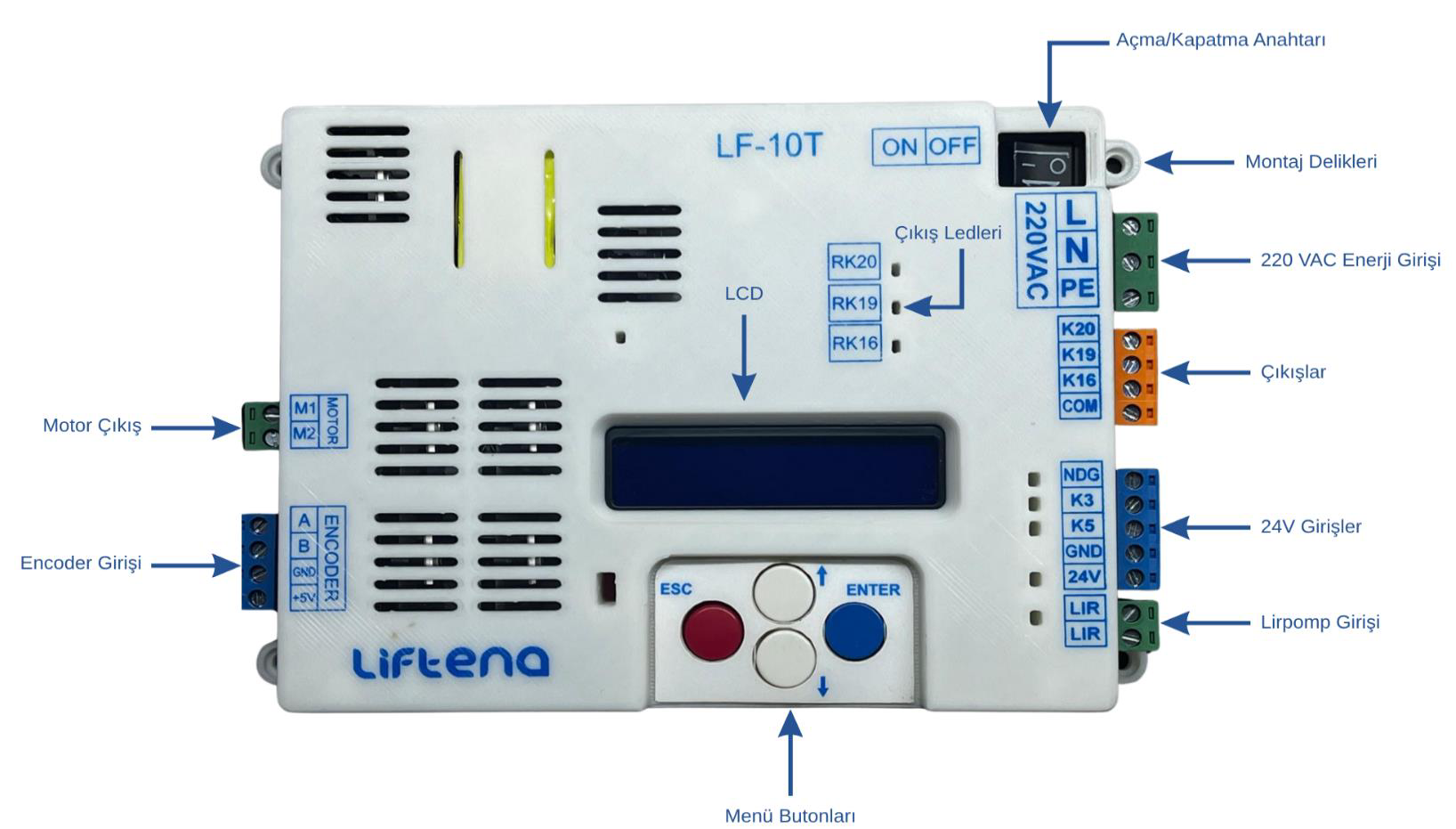

LF-10T kartının üstten görünümü, terminaller ve bileşenler etiketli — Şekil 1 — Genel görünüm

02Teknik Özellikler

Giriş beslemesi

Özellik	Açıklama
Besleme voltajı	20 V AC
Besleme koruması	8 A cam sigorta

Enkoder devresi

Özellik	Açıklama
Enkoder tipi	Artımlı enkoder
Besleme gerilimi	5 V DC

Motor

Özellik	Açıklama
Motor gerilimi	30 V DC
Maksimum akım	7 A
Motor koruması	Akım koruma

Giriş sinyalleri

Rumuz	Açıklama
`K5`	Açma komut sinyal girişi, 24 V DC
`K3`	Kapama komut sinyal girişi, 24 V DC
`NDG`	Nudging komut sinyal girişi, 24 V DC
`LIR`	Lirpomp kapama komut sinyal girişi, 190 V DC

Çıkış sinyalleri

Rumuz	Açıklama
`K20`	Tam açık kontağı
`K19`	Tam kapalı kontağı
`K16`	Sıkışma kontağı

03Terminaller ve Rumuzlar

Terminal	Rumuz	Açıklama
Besleme terminali	`220L`	Sistem besleme fazı
	`220N`	Sistem besleme nötrü
	`PE`	Topraklama
Röle çıkış terminali	`K20`	Tam açık kontağı
	`K19`	Tam kapalı kontağı
	`K16`	Sıkışma kontağı
	`COM`	Röle ortak girişi
Komut giriş terminali	`NDG`	Nudging komut sinyal girişi, 24 V DC
	`K5`	Kapı aç komut sinyal girişi, +24 V DC ile tetiklenir
	`K3`	Kapı kapat komut sinyal girişi, +24 V DC ile tetiklenir
	`GND` / `1000`	Komut sinyal girişlerinin GND ucu
	`+24V`	+24 V DC çıkışı
LirPomp giriş terminali	`LIR`	Lirpomp 190 V DC kapama komut sinyal girişi
Motor terminali	`M1`	Motor besleme ucu
	`M2`	Motor besleme ucu
Enkoder terminali	`A`	Enkoder A kanal girişi
	`B`	Enkoder B kanal girişi
	`GND`	Enkoder besleme (−)
	`+5V`	Enkoder besleme (+5 V DC)

Basılı kılavuzdan farkı

Doğrusu K5 açma, K3 kapama komutudur. Basılı kılavuzun bu tablosunda ikisi ters yazılmıştır; buradaki eşleşme düzeltilmiş hâlidir. Elinizdeki PDF veya basılı nüshayla karşılaştırıyorsanız farkı buradan bilin.

04Bağlantı Şemaları

Şemaların üzerine tıklayarak tam boy açabilirsiniz.

Genel bağlantı şeması

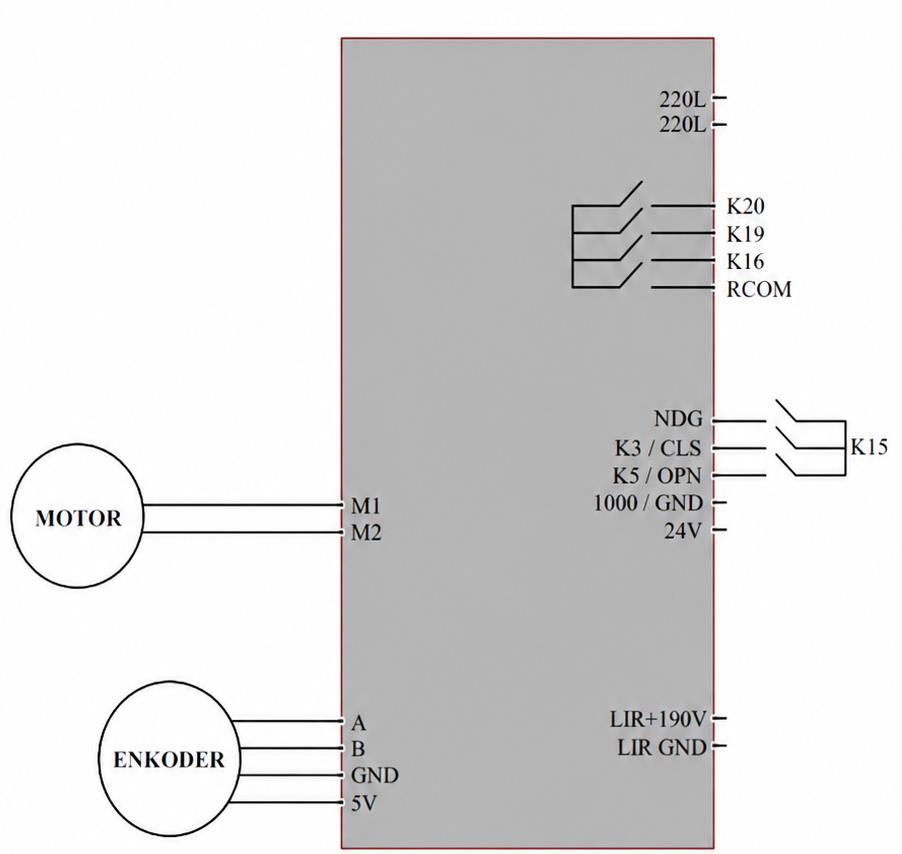

Trafo, motor ve enkoderin LF-10T kartına bağlantısını gösteren genel şema — Şekil 2 — Genel bağlantı şeması

Üretici bağlantı şeması

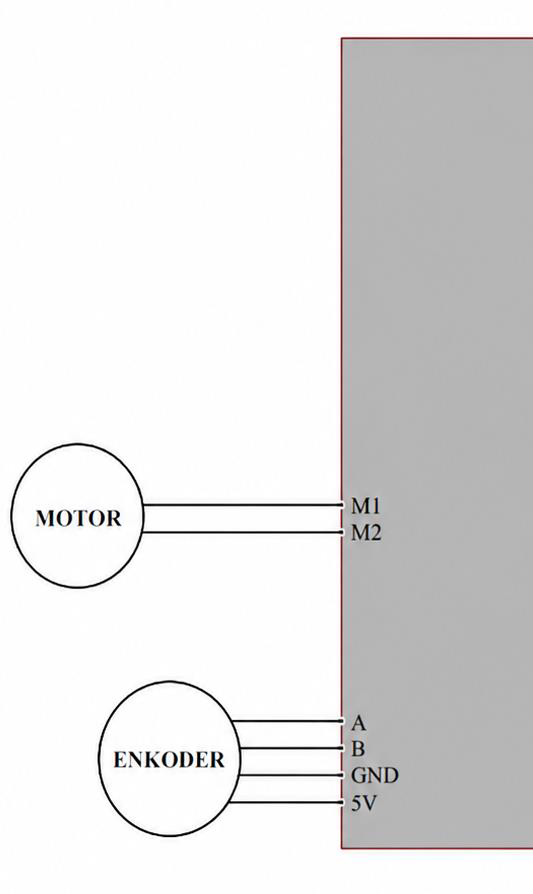

Üretici tarafındaki bağlantıları gösteren şema — Şekil 3 — Üretici bağlantı şeması

Montajcı bağlantı şeması

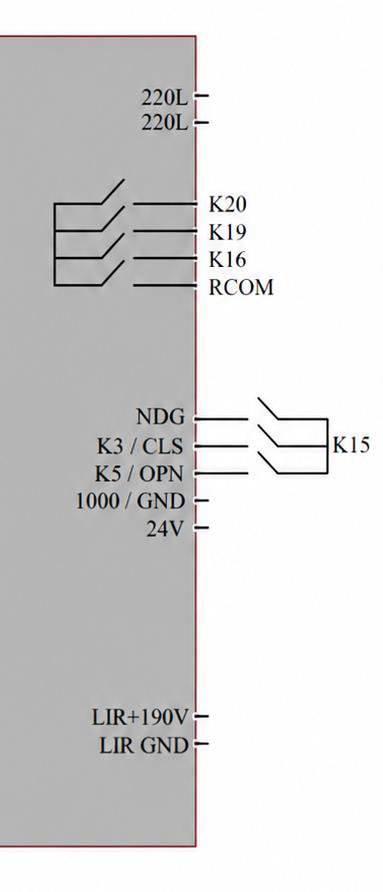

Montajcı tarafındaki bağlantıları gösteren şema — Şekil 4 — Montajcı bağlantı şeması

Sinyal bağlantısı

Kumanda sinyalleri iki şekilde beslenebilir. Hangisini kullanacağınız, +24 V'un nereden geldiğine bağlıdır.

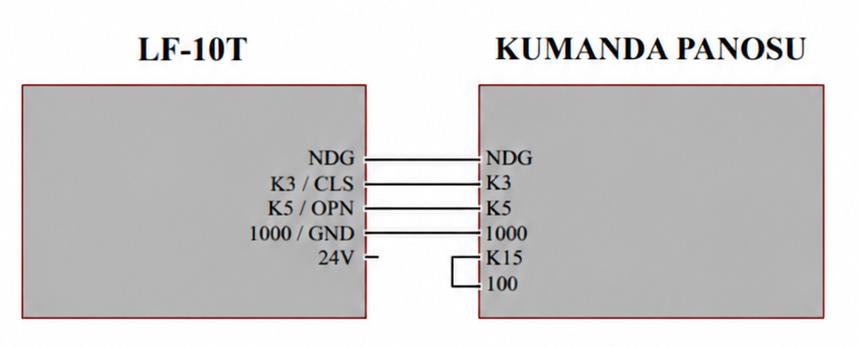

Kumanda kartı beslemeli

Sinyal beslemesinin kumanda panosundan geldiği bağlantı şeması — Şekil 5

Kapı kartı beslemeli

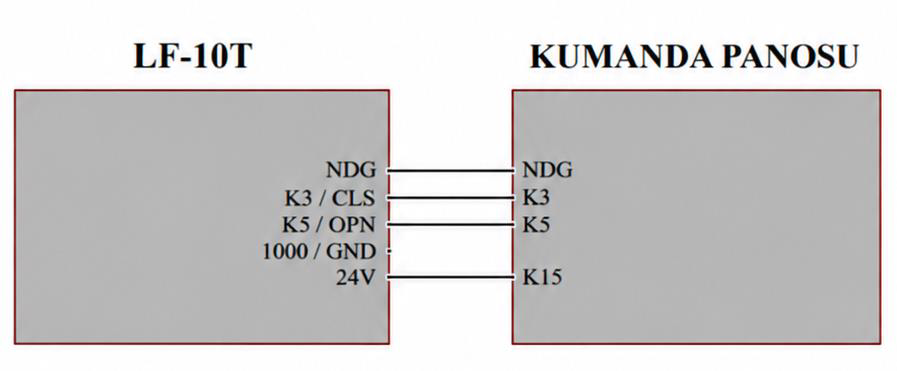

Sinyal beslemesinin kapı kartından geldiği bağlantı şeması — Şekil 6

05Devreye Alma

İLK-AYARÖnce yapılır

Kapı montajı tamamlandıktan sonra konfigürasyon ekranına girilip Menü bölümündeki seçenekler uygulamaya uygun şekilde ayarlanır.

Kart açılış akışı

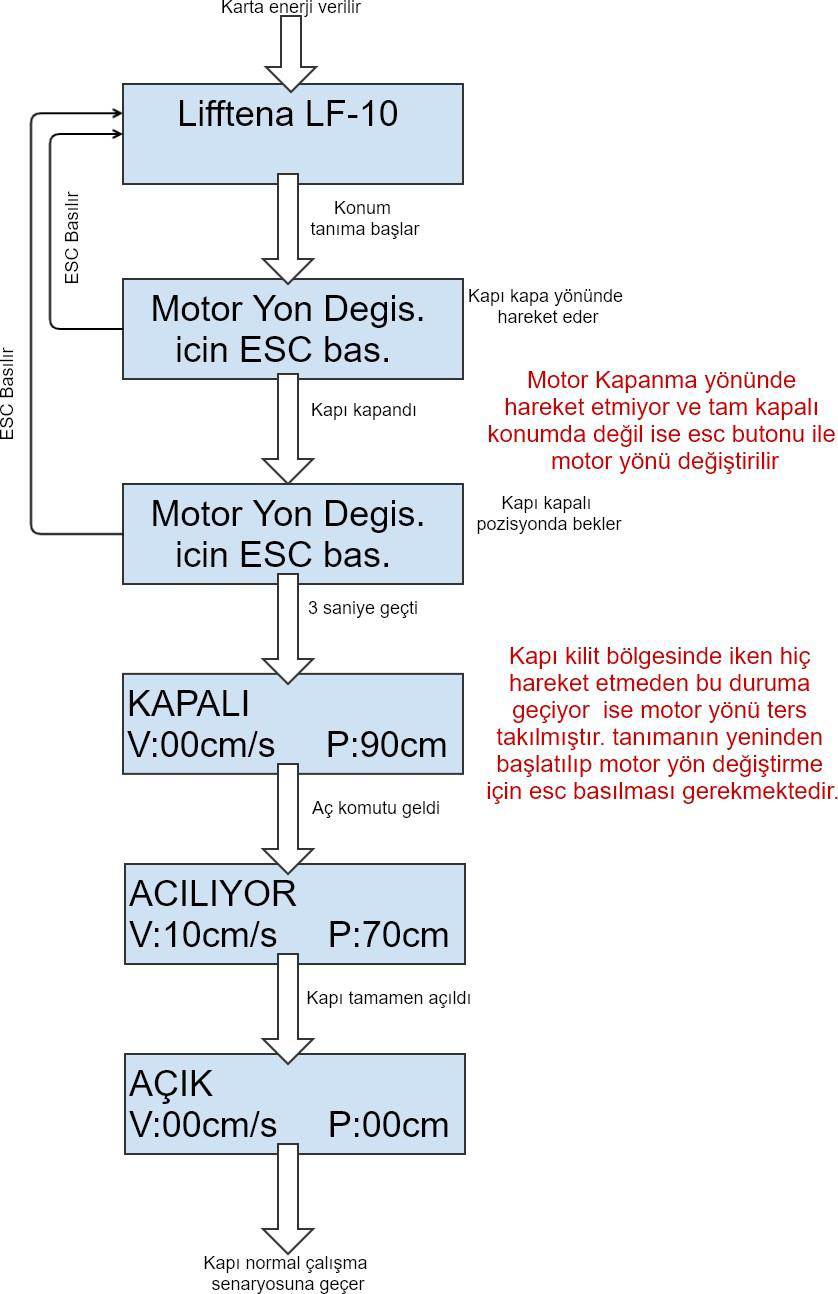

Karta enerji verildikten sonraki adımları gösteren akış diyagramı — Şekil 7 — Kart açılış akış diyagramı

Normal çalışma ekran geçişleri

Normal çalışma senaryosunda + ve − tuşları ile ekran geçişi sağlanır. Manuel sürüş aşamasında ENTER kartın kapanma yönünde, ESC ise açma yönünde hareket etmesini sağlar.

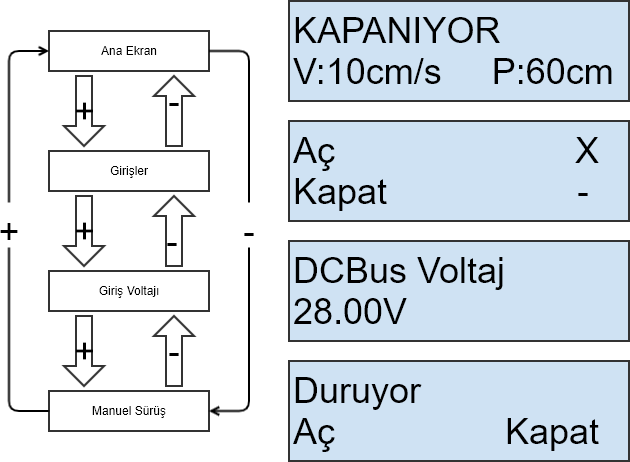

Normal modda ekranlar arası geçişi gösteren diyagram — Şekil 8 — Normal mod ekran geçişleri

Menüye giriş

Ne zaman	Tuş	Sonuç
Karta ilk enerji verildiğinde	`+` ve `−` birlikte	Üretici yetkisi ile konfigürasyon ekranı
Kart çalışır iken	`ESC` ve `ENTER` birlikte	Montajcı yetkisi ile konfigürasyon ekranı

Konfigürasyon ayarlarından çıkmak için Çıkış? yazısı görülene kadar ESC tuşuna basın. Çıkış ibaresi göründüğünde ENTER ile normal çalışma moduna dönülür.

06Menü ve Parametreler

Yetki seviyesi Üretici olan parametreler yalnızca üretici yetkisiyle girilen konfigürasyon ekranında görünür.

1 — Lisan

Seçenekler	Açıklama	Yetki
`TR` `EN` `FR` `DE` `GE`	Dil seçim parametresidir. Alt menüsü yoktur.	Sınırsız

2 — Genel ayarlar

Alt menü	Seçenekler	Açıklama	Yetki
Demo?	`Aktif` `Pasif`	Demo modu aktif edildiğinde kapı sürekli olarak açma/kapama yapar.	Sınırsız
Komut tipi	`Yalnız Kapa` `Aç Kapa`	`Aç Kapa` seçili iken kapı aç ve kapat komutları ile hareket eder. `Yalnız Kapa` seçili iken kapat ve Lirpomp komutları ile hareket eder.	Sınırsız
Kapı tipi	`Tam otomatik` `Yarı otomatik`	—	Sınırsız
Üretici	`GENEL` …	Üretici firma seçilerek firmaya özel ayarların yüklenmesi sağlanır.	Üretici
Konum sıfırla	—	Kapı tanımanın silinip yeniden tanıma yapması sağlanır.	—

3 — Hız ayarları

Fabrika Ayarları parametresinde MANUEL dışında bir değer seçildiğinde diğer hız parametreleri menüde görünmez.

Alt menü	Aralık	Açıklama	Yetki
Fabrika ayarları	`YAVAS` `ORTA` `HIZLI` `MANUEL`	Kapı hız parametreleri fabrika değerlerine ayarlanır; `MANUEL` seçilirse ayrı ayrı düzenlenebilir.	Sınırsız
Kapama hızı	0 – 400 mm/s	Kapının kapama sırasında hedeflenen en yüksek hızı.	Sınırsız
Kapama yavaş hızı	0 – 100 mm/s	Kapama sınırına ulaşma esnasındaki sürüklenme hızı.	Sınırsız
Kapama yavaş sürüklenme mesafesi	0 – 100 mm	Kapama sınırına ulaşma esnasındaki sürüklenme mesafesi.	Sınırsız
Kapama kaşık hızı	0 – 100 mm/s	Kapının kaşığı kapatma hızı.	Sınırsız
Kapama ivme	0 – 1000 mm/s²	Kapama sırasında hedeflenen en yüksek ivme.	Üretici
Açma hızı	0 – 450 mm/s	Açma sırasında hedeflenen en yüksek hız.	Sınırsız
Açma yavaş hızı	0 – 100 mm/s	Açma sınırına ulaşma esnasındaki sürüklenme hızı.	Sınırsız
Açma yavaş sürüklenme mesafesi	0 – 100 mm	Açma sınırına ulaşma esnasındaki sürüklenme mesafesi.	Sınırsız
Açma kaşık hızı	0 – 100 mm/s	Kapının kaşığı açma sırasında seyredeceği hız.	Sınırsız
Açma ivme	0 – 1000 mm/s²	Açma sırasında hedeflenen en yüksek ivme.	Üretici
Kaşık boyu	0 – 100 mm	Kaşık boyu parametresi.	Üretici
Nudging hızı	0 – 200 mm/s	Nudging hızı parametresi.	Sınırsız

4 — Kontrol ayarları

Alt menü	Aralık	Açıklama	Yetki
Akım KP	0 – 1000	Akım kontrolü çarpanı.	Sınırsız
Hız KP	0 – 1000	Hız kontrolü çarpanı.	Sınırsız
Kapalı tutma basıncı	0 – 300	Kapı kapalı konumda iken motorun kapıya uygulayacağı kuvvet.	Sınırsız
Açık tutma basıncı	0 – 250	Kapı açık konumda iken motorun kapıya uygulayacağı kuvvet.	Sınırsız
Sıkıştırma basıncı	0 – 600	Kapının kapanırken bir engeli aşmak için uygulayacağı maksimum kuvvet.	Sınırsız
Kapalı kontrol basıncı	0 – 700	Kapanma noktasında motora uygulanacak güç.	—
Açık kontrol basıncı	0 – 700	Açma noktasında motora uygulanacak güç.	—

Sıkışma davranışı

Kaparken sıkışma algılanırsa

Kapı durur.
Sıkışma yeri hafızaya kaydedilir.
K16 rölesi aktif edilerek kumanda kartına sıkışma bilgisi gönderilir.
Kapı tamamen açılır.
K16 rölesi bırakır.
Kapı normal seyrinde çalışmaya geçer.

Engel pozisyonuna yaklaştığında kapı yavaşlar.

Açarken sıkışma algılanırsa

Kapı durur.
Sıkışma yeri hafızaya kaydedilir.
5 saniye süreyle kapama sinyali beklenir.
Kapama sinyali gelirse kapı kapanır.
Aç sinyali hâlâ aktif ise tekrar açmayı dener.

Kapı, engelin algılandığı bölgeden yavaş hızda geçer. Engel aşılırsa normal seyrine döner; aşılamazsa aynı işlem tekrarlanır.

5 — Motor ayarları

Alt menü	Aralık	Açıklama	Yetki
Enkoder pals	0 – 2048	Motorun bir tur dönmesi sonucu oluşan pals sayısı.	Üretici
Motor RPM	0 – 3000	—	Üretici
Dişli oranı	0 – 50	Motor redüksiyon oranı.	Üretici
Teker çevresi	0 – 50	Tahrik tekeri çevresi.	Üretici

6 — Fabrika ayarları

Seçenekler	Açıklama	Yetki
`Cihazı Sıfırla`	Sıfırlama işlemi ile cihazın fabrika ayarlarına geçmesi sağlanır. Alt menüsü yoktur.	Sınırsız

07Sorun Giderme

Sahada en sık karşılaşılan durumlar ve sırayla bakılacak noktalar.

Kapı hareket etmiyorÖnce enerjiyi kontrol edin

220 V AC girişini kontrol edin.
24V ledi yanmıyorsa cam sigortayı kontrol edin.
Motor güç bağlantılarını kontrol edin.
Açma ve kapama sinyallerini kontrol edin.

Kapı açılmıyorSinyal

Kapama sinyali (K3) ledinin yanmadığından, açma sinyali (K5) ledinin yandığından emin olun.

Kapı kapanmıyorSinyal

Kapama sinyali (K3) ledinin yandığından emin olun.

Manuel kapı tanıma gerçekleşmiyorTanıma

ENTER tuşuna basılı tutulmasına rağmen tanıma başlamıyorsa: ana kart tarafından gönderilen sinyaller öncelikli olduğundan, K3, K5 ve NDG sinyal girişlerinin olduğu bağlantılar çıkartılarak manuel tanıtma yapılmalıdır.

Kapı çarpıyor veya çok erken yavaşa geçiyorÖğrenme

Kapıya öğrenme yaptırıp tekrar kontrol edin.

Kapı sıklıkla sıkışma veriyorMekanik / parametre

Enkoder girişini kontrol edin.
Sıkışma basıncı değeri çok düşük ayarlanmış olabilir.
Kapı mekaniğini kontrol edin.

Kapı panelleri titriyorParametre

Akım KP değerini kontrol edin.
Enkoder girişini kontrol edin.

Kilit kapalıyken ekranda Kapalı yazıyorMotor yönü

Mekanizmanın kilidi kapalı iken enerji verildiğinde kart hiç hareket etmeden ekranda Kapalı yazıyorsa motor yönü ters takılmıştır. Tekrar enerji verip motor yönü değiştirme uyarısı çıktığında ESC tuşuna basın.

Açık pozisyonda 2–3 cm kapa/aç yapıyorYay / basınç

Problem tek katta yaşanıyorsa ilgili kattaki kapı yayı çok sert olabilir, kontrol edin.
Açık tutma basınç değeri düşük ayarlanmış olabilir, değeri artırın.

08Kart Boyutları

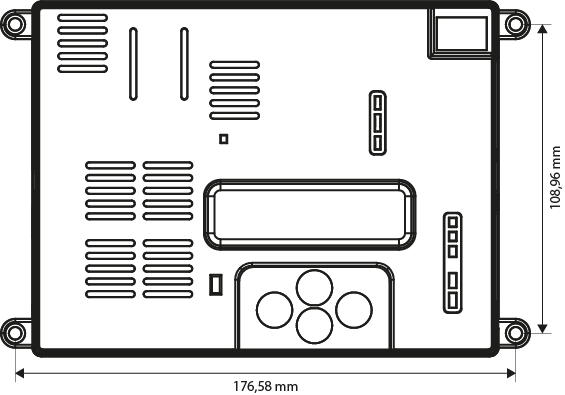

LF-10T kartının montaj delikleri ve dış ölçülerini gösteren teknik çizim — Kart montaj ölçüleri (mm)
