Kullanım kılavuzu

BRP Bobin Koruma Modülü

Doküman no: LF-BRP-UM-TRSürüm: v1.2Tarih: Kasım 2025

01Genel Özellikler

BRP, fren ve regülatör bobinlerinin sürekli yüksek akıma maruz kalmasını engellemek üzere esnek seçeneklerle tasarlanmış bir bobin voltaj ayarlayıcı modüldür.

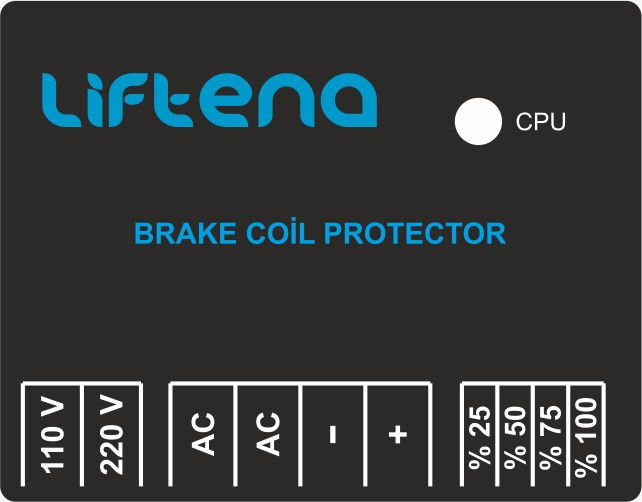

BRP modülünün ön yüzü — 110 V, 220 V, AC, eksi ve artı terminalleri ile yüzde 25, 50, 75, 100 anahtarları — Şekil 1 — Genel görünüm

02Çalışma Mantığı

Modül, bobine önce tam voltajı uygular ve 3 saniye sonra seçilen orana düşürür. Böylece bobin çekişi için gereken güç sağlanırken, tutma aşamasında ısınma ve enerji tüketimi azalır.

İlk 3 saniye

Bobin, seçilen anahtar konumuna göre 220 V veya 110 V ile çekilir — tam çekiş kuvveti burada sağlanır.

3 saniyeden sonra

Voltaj, ikinci anahtarla seçilen orana düşer. Bobin tutmaya devam eder, ısınma ve tüketim azalır.

Oran seçimi cihaz üzerindeki iki anahtar ile yapılır — ayrıntılar Çıkış seçenekleri bölümünde.

03Teknik Özellikler

Giriş beslemesi

Özellik	Açıklama
Besleme voltajı	220 V AC

04Çıkış Seçenekleri

Çıkış davranışı, cihaz üzerindeki iki anahtarın konumuyla belirlenir.

Anahtar 1	Anahtar 2	Açıklama
220 V	%100	Çıkış 220 V ile başlar ve devam eder.
220 V	%75	Çıkış 220 V ile başlar, 3 sn sonra 170 V'a düşer.
220 V	%50	Çıkış 220 V ile başlar, 3 sn sonra 110 V'a düşer.
220 V	%25	Çıkış 220 V ile başlar, 3 sn sonra 55 V'a düşer.
110 V	%100	Çıkış 110 V ile başlar ve devam eder.
110 V	%75	Çıkış 110 V ile başlar, 3 sn sonra 75 V'a düşer.
110 V	%50	Çıkış 110 V ile başlar, 3 sn sonra 55 V'a düşer.
110 V	%25	Çıkış 110 V ile başlar, 3 sn sonra 35 V'a düşer.

05Bağlantı

Terminal rumuzları

Rumuz	Açıklama
`AC`	220 V AC giriş
`AC`	220 V AC giriş
`−`	Çıkış eksi terminali
`+`	Çıkış artı terminali

Şebeke gerilimi

Giriş terminalleri 220 V AC şebeke gerilimi taşır. Bağlantı yapmadan önce enerjiyi kesin ve kesildiğini ölçerek doğrulayın.

SIRABağlantı sırası

Enerjiyi kesin ve kesildiğini ölçerek doğrulayın.
220 V AC beslemeyi AC terminallerine bağlayın.
Bobini + ve − terminallerine bağlayın.
Anahtarları uygulamanıza uygun konuma alın — bkz. Çıkış seçenekleri.
Enerjiyi verin ve çekiş ile tutma davranışını gözleyin.

06Montaj Ölçüleri

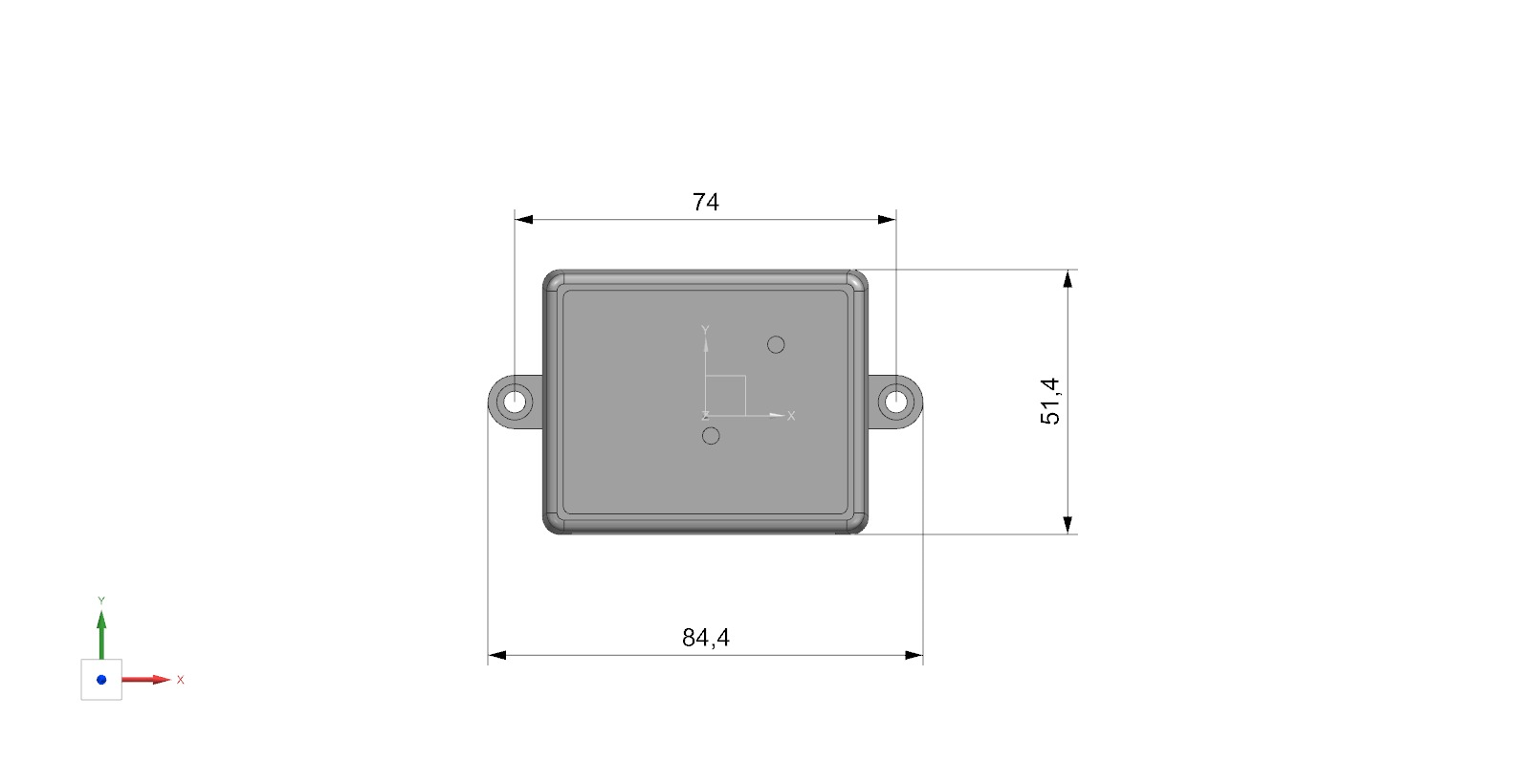

BRP modülünün dış ölçülerini ve montaj kulaklarını gösteren teknik çizim — Montaj ölçüleri (mm)
