Kullanım kılavuzu

BC-D2X Kat Gösterge Kartı

Doküman no: LF-BCD2X-UM-TRSürüm: v1.0Tarih: Mayıs 2026

01Genel Özellikler

BC-D2X, asansör sistemlerinde kat bilgisi, yön bilgisi ve durum göstergelerini görüntülemek amacıyla geliştirilmiş bir kat gösterge kartıdır. Kart, CANBUS haberleşme altyapısı ile kumanda kartından veri alarak çalışır.

Ne gösterir

Kat numarası, hareket yönü ve sistem durum bilgisi.

Nasıl haberleşir

Kumanda kartıyla CANBUS hattı üzerinden; besleme de aynı soketten gelir.

02Sisteme Genel Bakış

Ön yüz

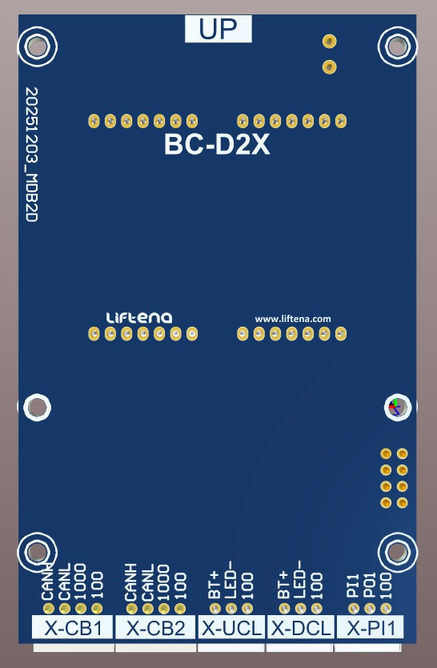

Arka yüz

03Teknik Özellikler

BC-D2X, CANBUS haberleşme altyapısına sahip, kompakt yapılı bir gösterge modülüdür. Bağlı olduğu kumanda sisteminden CANBUS hattı üzerinden aldığı verileri işleyerek kat numarasını, hareket yönünü ve sistem durum bilgisini ekrana aktarır.

Kart endüstriyel kullanım şartlarına uygun olarak tasarlanmıştır; düşük enerji tüketimi, kararlı çalışma ve uzun ömür hedeflenmiştir. Kompakt yapısı ve montaj delikleri sayesinde pano içi ve dar alan uygulamalarında kolay monte edilir.

Özellik	Değer
Besleme	+24 V DC (`100` ucu)
Haberleşme	CANBUS (`CANH` / `CANL`)
Kart ölçüleri	65 mm × 110 mm

04Bağlantı Noktaları

Kart üzerindeki soketler, kumanda kartıyla haberleşmeyi ve yön butonlarının okunmasını sağlar.

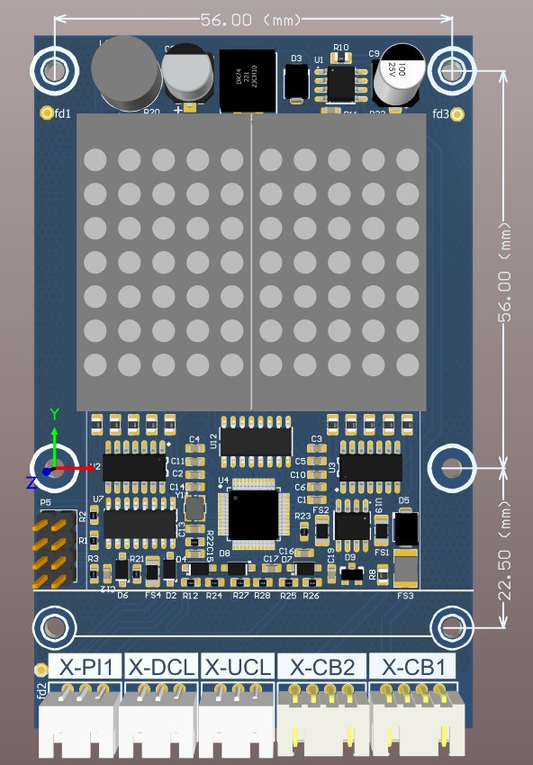

BC-D2X kartının soketlerini ve bağlantı noktalarını gösteren şema — Şema 1 — Bağlantı şeması

X-CB1 ve X-CB2 — haberleşme ve besleme

CANBUS haberleşmesi ve kart beslemesi için kullanılan giriş terminalleridir. İki soket aynı hattı taşır; kartlar bu sayede zincirlenebilir.

Rumuz	Açıklama
`CANH` / `CANL`	CANBUS haberleşme hatları
`1000`	GND bağlantısı
`100`	+24 V DC besleme bağlantısı

X-UCL ve X-DCL — yön butonları

Sırasıyla yukarı yön (X-UCL) ve aşağı yön (X-DCL) çağrı butonu bağlantısı için kullanılan giriş terminalleridir. İkisinin uç düzeni aynıdır.

Rumuz	Açıklama
`BT+`	Buton pozitif bağlantısı
`LED−`	Buton LED negatif bağlantısı
`100`	+24 V DC bağlantısı

X-PI1 — programlanabilir uçlar

Harici kontrol ve özel fonksiyon bağlantıları için kullanılan programlanabilir terminaldir.

Rumuz	Açıklama
`PI1`	Programlanabilir giriş bağlantısı
`PO1`	Programlanabilir çıkış bağlantısı
`100`	+24 V DC bağlantısı

05Montaj Ölçüleri

Kartın dış ölçüleri 65 mm × 110 mm'dir. Montaj delikleri arası mesafe yatayda 55,99 mm, dikeyde 56,05 mm olarak tasarlanmıştır.

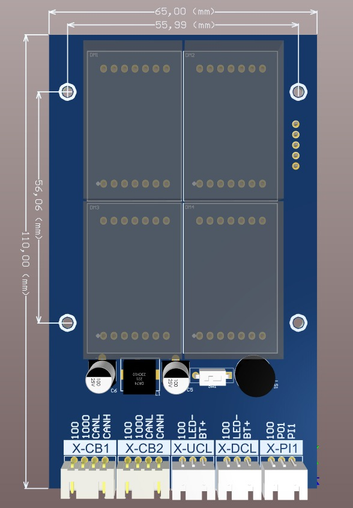

BC-D2X kartının dış ölçülerini ve montaj deliklerini gösteren teknik çizim — Görsel 3 — Montaj ölçüleri

MONTAJUyulması gerekenler

Tüm montaj delikleri M3 vida kullanımına uygundur.
Kartı yüzeye paralel ve sağlam şekilde sabitleyin.
Titreşimli ortamlarda gevşemeyi önlemek için uygun pul ve somun kullanın.
Kartın alt yüzeyi metal yüzeylerle doğrudan temas etmemelidir; plastik mesafe ayağı (spacer) kullanın.

06Terminaller ve Rumuzlar

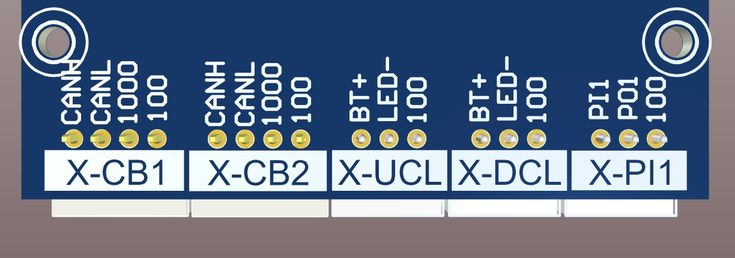

BC-D2X kartının alt kenarındaki soketleri ve uç adlarını yakından gösteren görsel — Görsel 4 — Rumuzlar

Soket	Rumuz	Açıklama
`X-CB1`	`CANH`	CANBUS haberleşme hattı
	`CANL`	CANBUS haberleşme hattı
	`1000`	GND
	`100`	+24 V DC
`X-CB2`	`CANH`	CANBUS haberleşme hattı
	`CANL`	CANBUS haberleşme hattı
	`1000`	GND
	`100`	+24 V DC
`X-UCL`	`BT+`	Yukarı yön butonu pozitif
	`LED−`	Yukarı yön butonu LED negatif
	`100`	+24 V DC
`X-DCL`	`BT+`	Aşağı yön butonu pozitif
	`LED−`	Aşağı yön butonu LED negatif
	`100`	+24 V DC
`X-PI1`	`PI1`	Programlanabilir giriş
	`PO1`	Programlanabilir çıkış
	`100`	+24 V DC
